Canvas 矩形〡正多边形

一、矩形​

1、绘制边框​

strokeRect() 用于绘制矩形边框，边框色为当前的 strokeStyle：

ctx.strokeStyle = 属性值
ctx.strokeRect(x, y, width, height)

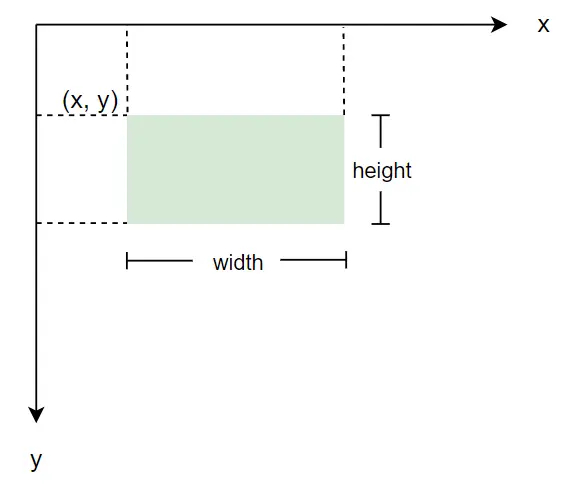

其中，x、y 表示矩形左上角的坐标，width、height 表示矩形宽高：

2、填充矩形​

fillRect() 用于绘制一个填充的矩形，填充色为当前的 fillStyle：

ctx.fillStyle = 属性值
ctx.fillRect(x, y, width, height)

示例：

ctx.strokeStyle = 'red'
ctx.strokeRect(50, 50, 80, 80)
ctx.fillStyle = 'pink'
ctx.fillRect(50, 50, 80, 80)

效果如下：

除了使用 strokeRect()、fillRect() 的方式绘制矩形边框和填充矩形外，还可以使用 rect() 配合 stroke()、fill() 的方式：

// 绘制描边矩形
ctx.strokeStyle = 'red'
ctx.rect(50, 50, 80, 80)
ctx.stroke()

// 绘制填充矩形
ctx.fillStyle = 'pink'
ctx.fill()

3、清空矩形​

clearRect() 用于清空指定矩形区域：

ctx.clearRect(x, y, width, height)

可以使用下面的代码来清空整个 Canvas：

context.clearRect(0, 0, context.width, context.height)

二、正多边形​

可根据正多边形的特点封装一个函数 createPolygon() 来绘制正多边形，以最简单的正三角形为例：

// HTML
<canvas id="canvas" width="200" height="150" style="border: 1px dashed gray;"></canvas>

// JS
const cvs = document.getElementById('canvas')
const ctx = cvs.getContext('2d')

/**
  * 绘制 n 边形
  * @returns void
  * @param ctx: canvas 对象
  * @param n: 边数
  * @param dx/dy: 中心坐标
  * @param size: 边长
  * @example createPolygon(ctx, 3, 100, 75, 50)
  */
const createPolygon = (ctx, n, dx, dy, size) => {
  ctx.beginPath() // 开始一条新的路径
  let degree = (2 * Math.PI) / n
  for (let i = 0; i < n; i++) {
    const x = Math.cos(i * degree)
    const y = Math.sin(i * degree)
    ctx.lineTo(x * size + dx, y * size + dy)
  }
  ctx.closePath() // 关闭路径
}

createPolygon(ctx, 3, 100, 75, 50)
ctx.fillStyle = 'pink'
ctx.fill()

效果如下：
