深入理解 Grid 布局

Grid 网格布局将页面划分成一个个网格，可以任意组合不同的网格，做出各种布局。与 Flex 的区别在于，Flex 布局是轴线布局，只能指定项目针对轴线的位置，可看作一维布局。而 Grid 布局则是将容器划分成行和列，产生单元格，然后指定项目所在的单元格，可看作二维布局，比 Flex 布局强大。

一、容器包裹层属性​

1、grid-template-[columns/rows]​

  • grid-template-columns：设置每一列的列宽；
  • grid-template-rows：设置每一行的行高。
HTML
<div class="container">
  <div class="item">1</div>
  <div class="item">2</div>
  <div class="item">3</div>
  <!-- ... -->
  <div class="item">9</div>
</div>
CSS
.container {
  display: grid;
  grid-template-columns: 100px 100px 100px;
  grid-template-rows: 100px 100px 100px;
}

效果如下：

1-1、百分比​

上面可写成固定包裹层大小，单项使用百分比的形式，效果一样：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 33.33% 33.33% 33.33%;
  grid-template-rows: 33.33% 33.33% 33.33%;
}

1-2、repeat()​

可使用 repeat() 函数，简化重复的值。上面百分比可简写为：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: repeat(3, 33.33%);
  grid-template-rows: repeat(3, 33.33%);
}

repeat() 除了重复值，还可以重复某种模式：

.container {
  height: 300px;
  display: grid;
  grid-template-columns: repeat(2, 40px 50px 60px);
  grid-template-rows: repeat(3, 33.33%);
}

效果如下：

1-3、auto-fill​

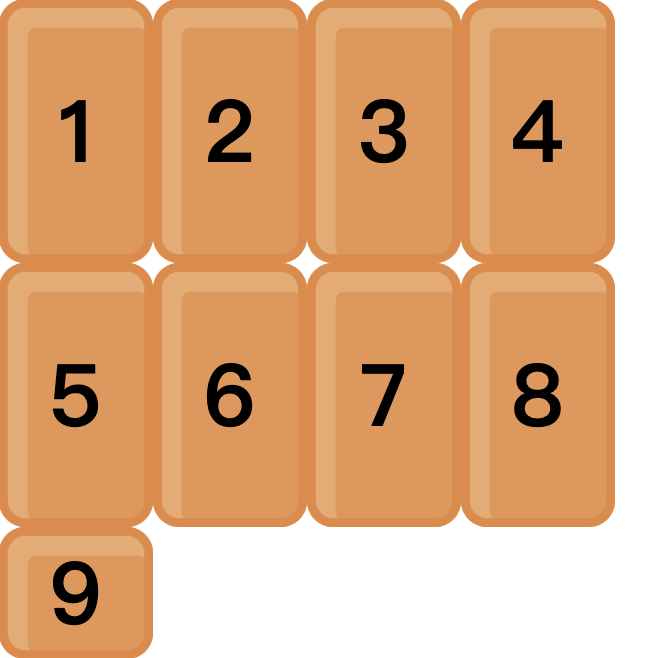

auto-fill 关键字表示自动填充，在行（或列）上容纳尽可能多的固定单元格。举个例子：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: repeat(auto-fill, 70px);
  grid-template-rows: repeat(auto-fill, 120px);
}

上面代码表示在宽高 300px 的容器中，每列按 70px 宽度的单元格自动填充，直到容器不能放置更多的列，按 120px 高度的单元格自动填充，直到容器不能放置更多的行，如果填充后的高度不够，会压缩最后一列/行，效果如下：

1-4、fr​

网格布局提供了 fr 关键字（fraction 的缩写，意为"片段"）表示倍数，如果两列的宽度分别为 1fr 和 2fr，就表示后者是前者的两倍。举个例子：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 2fr;
  grid-template-rows: 1fr 1fr 1fr;
}

列指定了 2 列以 1:2 的比例自适应，行只指定了 3 个单元格的比例，剩下两个单元格会以最小高度显示，效果如下：

fr 也可以与具体尺寸一起使用：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 100px 1fr 2fr;
  grid-template-rows: 1fr 1fr 1fr;
}

列指定了第一列固定 100px，剩下两列以 1:2 的比例自适应，行指定了 3 个单元格平均分，效果如下：

1-5、minmax()​

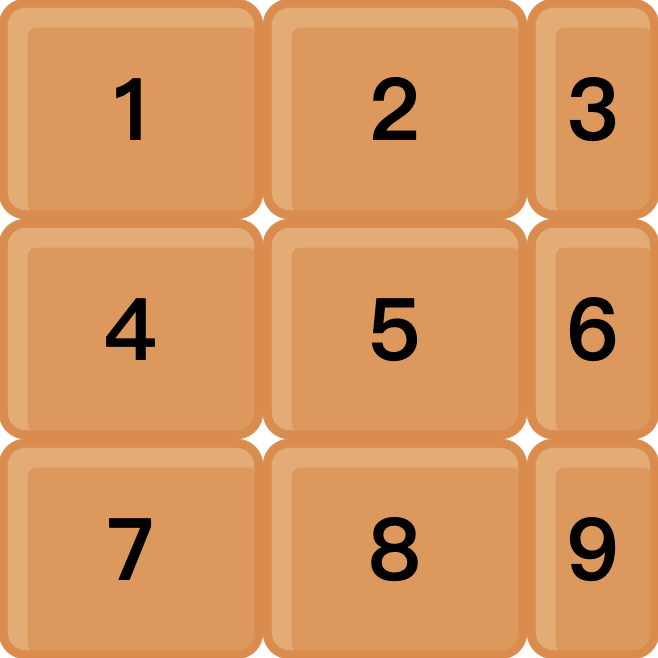

minmax() 传入最小值和最大值，指定单元格尺寸范围。举个例子：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr minmax(30px, 0.5fr);
  grid-template-rows: 1fr 1fr 1fr;
}

列指定了第三列的宽度在 30px 到 0.5fr 之间，效果如下：

1-6、auto​

auto 关键字表示由浏览器自己决定长度。举个例子：

.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr auto;
  grid-template-rows: 1fr 1fr auto;
}

这里第 3 列与第 3 行指定 auto，使对应单元格以最小宽度/高度显示，效果如下：

1-7、网格线命名​

可在 grid-template-[columns/rows] 中用方括号给对应位置的网格线命名，方便单项位置的存放：

.container {
  display: grid;
  grid-template-columns: [c1] 100px [c2] 100px [c3] auto [c4];
  grid-template-rows: [r1] 100px [r2] 100px [r3] auto [r4];
}

2、grid-template-areas​

grid-template-areas 用于定义区域，一个区域由单个或多个单元格组成，一般结合子项的 grid-area 使用。可选值如下：

  • <grid-area-name>ㅤ指定网格区域 grid-area 的名称；
  • .ㅤ表示一个空的网格单元；
  • noneㅤ表示没有定义网格区域。

举个例子：

HTML
<div class="container">
  <div class="item-a">1</div>
  <div class="item-a">2</div>
  <div class="item-b">3</div>
  <div class="item-c">4</div>
  <div class="item-d">5</div>
</div>
CSS
.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr 1fr 1fr;
  grid-template-rows: auto;
  grid-template-areas:
    "a a a a"
    "b b . c"
    "d d d d";
}

.item-a {
  grid-area: a;
}

.item-b {
  grid-area: b;
}

.item-c {
  grid-area: c;
}

.item-d {
  grid-area: d;
}

效果如下：

3、[column/row]-gap | gap​

  • column-gap：设置列间距；
  • row-gap：设置行间距；
  • gap：列间距与行间距的简写。

举个例子：

.container {
  width: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr 1fr;
  grid-template-rows: repeat(3, calc((300px - 20px) / 3));
  /* 写法一 */
  column-gap: 10px;
  row-gap: 10px;
  /* 写法二 */
  gap: 10px 10px;
  /* 写法三 */
  gap: 10px;
}

效果如下：

4、grid-auto-flow​

grid-auto-flow 决定子元素的排列方式，默认为 row。

4-1、row | column​

  • row：按"先行后列"的顺序排列；
  • column：按"先列后行"的顺序排。

举个例子，默认 row 的排列如下：

设为 column：

.container {
  /* ... */
  grid-auto-flow: column;
}

效果如下：

4-2、[row/column] dense​

  • row dense：按"先行后列"的顺序排列，并尽可能紧密填满；
  • column：按"先列后行"的顺序排，并尽可能紧密填满。

举个例子：

HTML
<div class="container">
  <div class="item item1">1</div>
  <div class="item item2">2</div>
  <div class="item">3</div>
  <div class="item">4</div>
  <div class="item">5</div>
  <div class="item">6</div>
  <div class="item">7</div>
  <div class="item">8</div>
  <div class="item">9</div>
</div>
CSS
.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr 1fr;
  grid-template-rows: auto;
}

.item1 {
  grid-column-start: 1;
  grid-column-end: 3;
}

.item2 {
  grid-column-start: 1;
  grid-column-end: 3;
}

没设 row dense 之前，效果如下：

设为 row dense：

.container {
  /* ... */
  grid-auto-flow: row dense;
}

效果如下：

column dense 同理。

4、justify-[content/items]​

  • justify-content：设置整个内容区域在包裹层中的水平位置；
  • justify-items：设置单元格内容的水平位置。

5、align-[content/items]​

  • align-content：设置整个内容区域的垂直位置；
  • align-items：设置单元格内容的垂直位置；

二、单项属性​

1、grid-[column/row]-[start/end]​

  • grid-column-start：设置单项左边框所在的垂直网格线；
  • grid-column-end：设置单项右边框所在的垂直网格线；
  • grid-row-start：设置单项上边框所在的水平网格线；
  • grid-row-end：设置单项下边框所在的水平网格线。

举个例子：

HTML
<div class="container">
  <div class="item item1">1</div>
  <div class="item item2">2</div>
  <div class="item">3</div>
  <div class="item">4</div>
  <div class="item">5</div>
  <div class="item">6</div>
</div>
CSS
.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr 1fr;
  grid-template-rows: 1fr 1fr 1fr;
}

.item1 {
  grid-column-start: 2;
  grid-column-end: 4;
}

.item2 {
  grid-row-start: 2;
  grid-row-end: 4;
}

效果如下：

这里除了使用纯数字指定是第几根网格线外，还可以使用 grid-template-[columns/rows] 中命名的网格线，也可以使用 span 关键字，表示水平跨越了多少个单元格，上面 .item1 的写法等同于：

.item1 {
  grid-column-start: 2;
  grid-column-end: span 2;
}

注意 span 后面要加空格。

2、grid-[column/row]​

  • grid-column：grid-column-start 和 grid-column-end 的合并简写；
  • grid-row：grid-row-start 和 grid-row-end 的合并简写；

上面的写法等同于：

.item1 {
  grid-column: 2 / 4;
  /* 或 */
  grid-column: 2 / span 2;
}

.item2 {
  grid-row: 2 / 4;
}

3、grid-area​

grid-area 指定单项放在哪个区域，有两种用法：

  1. 配合上面 grid-template-areas 使用区域名称；
  2. 指定垂直/水平网格线的起始/终止位置，控制单项存放的区域，格式为：
grid-area: <row-start> / <column-start> / <row-end> / <column-end>;

上面 grid-template-areas 的例子可用下面 grid-area 控制网格线的写法：

HTML
<div class="container">
  <div class="item-1">1</div>
  <div class="item-2">2</div>
  <div class="item-3">3</div>
  <div class="item-4">4</div>
  <div class="item-5">5</div>
</div>
CSS
.container {
  width: 300px;
  height: 300px;
  display: grid;
  grid-template-columns: 1fr 1fr 1fr 1fr;
  grid-template-rows: 1fr 1fr 1fr;
}

.item1 {
  grid-area: 1 / 1 / 2 / span 4;
}

.item2 {
  grid-area: 1 / 1 / 2 / span 4;
}

.item3 {
  grid-area: 2 / 1 / 3 / span 2;
}

.item4 {
  grid-area: 2 / 4 / 3 / span 1;
}

.item5 {
  grid-area: 3 / 1 / 4 / 5;
}

效果如下：

4、[justify / align / place]-self​

  • justify-self：设置单项单元格内容的水平位置；
  • align-self：设置单项单元格内容的垂直位置；
  • place-self：align-self 与 justify-self 的合并简写。

三、Grid 布局的兼容性​

四、总结​
